SZL（B）型翅片管散熱器，用無縫鋼管φ25×2.5mm作為基管，鋁孔翅片管外徑為直徑57mm，根徑為φ26.5mm，片距為2.8mm組成。散熱性能好、使用可靠、耐腐蝕性、光潔、美觀。應用于乳品、啤灑、食品、淀粉、化工、造紙、機械、醫-藥、空調、印染等行業。
      SZL（B）型翅片管散熱器在進行操作時在熱工性能方面的要求其產品額傳熱系數K值越高，這樣也就說明了其散熱的性能就會越好，在提高其散熱器的散熱量，在增加其翅片管散熱器的傳熱系數的方法，可以采用增加外壁散熱面積提高翅片管散熱器周圍空氣流動速度和增加散熱器向外輻射強度等途徑。
      SZL（B）型翅片管散熱器的工藝以及安裝使用的過程中，這主要要求其設備應具有良好的機械強度和承壓能力，其結構的形式應該便于組合成所需要的散熱面積，結構尺寸要小，少占房間面積和空間，翅片管散熱器的生產工藝應符合大批量生產的要求。

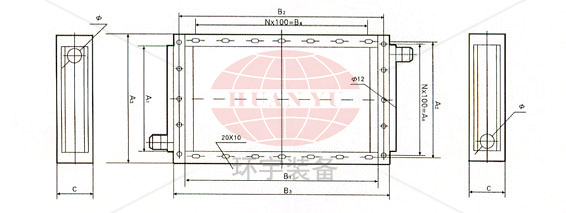

散熱器型號	通風凈截面積（m²）	散熱面積（m²）	熱媒	管束數量	尺寸									連接管
					A4	B4	A1	B1	A2	B2	A3	B3	C
SZL（B）-5×5/3	0.074	16.48	蒸汽或高溫水	20	470	500	530	560	570	600	3	2	240	1
SZL（B）-5×5/2	0.074	10.71		13									180
SZL（B）-7×7/3	0.167	33.45		29	656	700	716	760	756	800	3	4	240	1
SZL（B）-7×7/2	0.167	21.92		19									180
SZL（B）-8×8/3	0.266	48.14		35	780	800	840	860	880	900	5	4	240	1.5
SZL（B）-8×8/2	0.266	30.32		23									180
SZL（B）-8×10/3	0.331	57.68		35		1000		1060		1100		4	240
SZL（B）-8×10/2	0.331	37.9		23									180
SZL（B）-8×12/3	0.410	69.22		35		1200		1260		1300		5	240
SZL（B）-8×12/2	0.410	45.48		23									180
SZL（B）-8×14/3	0.482	80.75		35		1400		1460		1500		5	240
SZL（B）-8×14/2	0.482	53.07		23									180
SZL（B）-9×10/3	0.397	67.57		41	904	1000	964	1060	1004	1100	5	4	240	2
SZL（B）-9×10/2	0.397	44.5		27									180
SZL（B）-9×12/3	0.481	81.08		41		1200		1260		1300		5	240
5ZL（B）-9×12/2	0.481	53.4		27									180
5ZL（B）-9×14/3	0.565	94.6		41		1400		1460		1500		5	240
8ZL（B）-9×14/2	0.565	62.3		27									180
SZL（B）-9×16/3	0.650	108.11		41		1600		1660		1700		6	240
SZL（B）-9×16/2	0.650	71.2		27									180
SZL（B）-10×12/3	0.552	92.95		47	1028	1200	1088	1260	1128	1300	5	5	240	2
SZL（B）-10×12/2	0.552	61.31		31									180
SZL（B）-10×14/3	0.649	108.44		47		1400		1460		1500		5	240
SZL（B）-10×14/2	0.649	71.52		31									180
SZL（B）-10×16/3	0.745	123.93		47		1600		1660		1700		6	240
SZL（B）-10×16/2	0.745	81.74		31									180
SZL（B）-10×18/3	0.842	139.42		47		1800		1860		1900		6	240
SZL（B）-10×18/2	0.842	91.96		31									180
SZL（B）-10×20/3	0.939	154.91		47		2000		2060		2100		7	240
SZL（B）-10×20/2	0.939	102.18		31									180
